三星电子正在开拓下一代HBM封装时期，旨在为出动栽植提供高性能的栽植端AI。该时期聚首了超高纵横比铜柱和扇出型晶圆级封装（FOWLP），并对现存的垂直铜柱堆叠（VCS）时期进行了雠校。

据业内东谈主士上周透露，三星电子当今正在开拓“多层堆叠FOWLP”时期。其谋划是在智高手机和平板电脑等出动栽植中杀青高容量、高带宽的HBM。天然做事器级HBM照旧具备高带宽，但出动栽植在尺寸、厚度、功耗和发烧量方面濒临着更为严格的纵容。

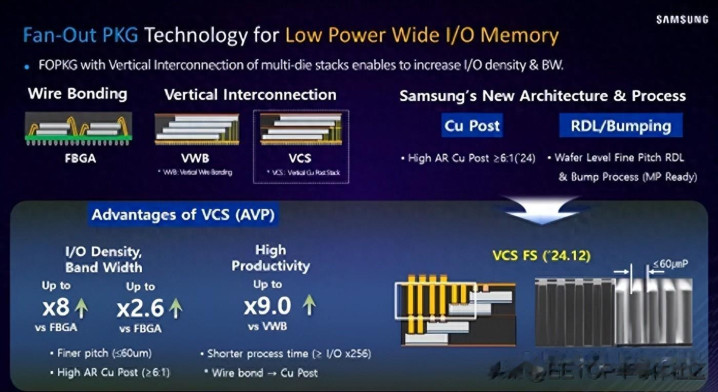

传统的出动存储器（LPDDR）封装收受铜线键合时期。该时期存在一些局限性，举例I/O端子数目有限（128-256个）、信号损耗较大以及发烧量和能效较低。为了处分这些问题，三星电子此前推出了VCS时期，该时期收受门路式堆叠DRAM芯片，并用铜柱填充。这项新时期收受超高纵横比的铜柱，将封装时期擢升到了新的高度。

三星电子大幅提高了VCS封装中铜柱的纵横比，从现存的3-5:1擢升至15-20:1，从而扩张了带宽。关系词，当铜柱直径小于10微米时，转折或断裂的风险也会加多；为了弥补这一颓势，HJC黄金城(GoldenCity)官网首页三星电子收受了一种聚首FOWLP工艺的步骤。FOWLP是一种在芯片成型后向外延迟布线的时期，起到守旧铜柱的作用。

通过这种步骤，不错在接头的空间内舍弃更多的I/O端子，从而使带宽擢升15-30%，并可杀青跨越1.5倍的内存堆叠数目。由于这项时期仍处于研发阶段，因此难以细目其量产或生意化的时辰表。关系词，展望这项时期最早可能在Exynos 2800或Exynos 2900的后续版块中推出。

这一时期路线图被视为三星电子在其内存业务中，将重心放在以性能和浩瀚性为中枢的高价值时期上，而非低资本和高成果上的把柄。业内东谈主士以为，出动HBM的时期上风将是决定未来高端AI智高手机商场份额以及Galaxy AI能否凯旋杀青互异化的环节身分。

关系词，一些东谈主以为，由于做事器、数据中心和AI加快器等限制对HBM的需求展望在短期内仍将保抓刚劲，出动HBM的研发和量产速率可能会比揣摸路线图有所滞后。

一位业内东谈主士讲解说：“由于做事器和数据中心对HBM的需求依然刚劲黄金城官方网站入口，三星很难将扫数资源王人集会在出动HBM的研发上。环节在于如安在时期纯熟度和量产时机之间找到均衡。”
